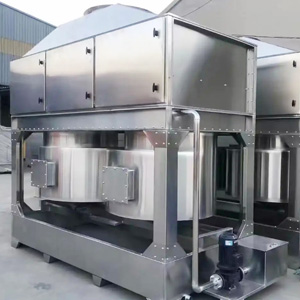

一、气旋混动喷淋塔的基本结构

  气旋混动喷淋塔是一种结合了气旋技术和喷淋技术的废气处理设备。其基本结构包括进气口、气旋室、喷淋系统、填料层、除雾层和排气口等部分。其中，气旋室是设备的核心部分，通过特殊设计的气旋叶片和气流通道，使废气在塔内产生旋转和离心运动。

  二、气旋混动喷淋塔的工作原理

  气旋混动喷淋塔的工作原理主要包括以下几个步骤：

  废气引入：工业废气通过进气口进入气旋混动喷淋塔。在进气口处，废气首先经过预处理，如除尘、降温等，以提高后续处理效果。

  气旋运动：进入气旋室的废气在离心力的作用下产生旋转运动。这种旋转运动使得废气中的颗粒物、油污等污染物在离心力的作用下被甩向塔壁，从而与废气分离。

  喷淋洗涤：在气旋室中，喷淋系统通过喷嘴将洗涤液均匀喷洒到废气中。洗涤液与废气中的污染物接触后，通过吸附、溶解、化学反应等方式，将污染物从废气中去除。喷淋系统通常采用循环方式，以减少用水量和水处理成本。

  填料层吸附：经过喷淋洗涤的废气进入填料层。填料层由多层填料组成，具有较大的比表面积和孔隙率。废气在填料层中流动时，与填料表面的洗涤液再次接触，进一步去除残留的污染物。

  除雾干燥：经过填料层处理的废气进入除雾层。除雾层采用特殊设计的除雾器，通过惯性碰撞、拦截、扩散等作用，将废气中的水滴和细小颗粒物去除。同时，除雾器还具有一定的干燥作用，使废气在排出前达到一定的湿度要求。

  净化排放：经过上述处理后的废气达到排放标准，通过排气口排放到大气中。此时的废气已经去除了大部分污染物，对环境和人体健康的影响大大降低。

  三、气旋混动喷淋塔的优势

  相比其他废气处理设备，气旋混动喷淋塔具有以下优势：

  处理效率高：通过气旋和喷淋技术的结合，气旋混动喷淋塔能够高效去除废气中的颗粒物、油污、有害气体等污染物，满足严格的环保要求。

  能耗低：喷淋系统采用循环方式，减少了用水量和废水处理成本;同时，设备运行稳定，维护成本低。

  操作简便：设备自动化程度高，操作简便易懂;同时，设备具有较强的适应性，可适应不同工况和废气性质的处理需求。

  环保节能：通过高效处理废气，降低了对环境的污染;同时，设备本身采用环保材料和节能技术，降低了能源消耗和碳排放。

  四、气旋塔与喷淋塔的区别

  气旋塔和水喷淋塔是两种常见的废气处理设备，主要用于去除气体中的颗粒物和污染物。尽管它们的目标相似，但在工作原理、结构设计和应用场景上存在显著差异。

  1. 工作原理

  气旋塔：气旋塔利用离心力分离气体中的颗粒物。废气通过切向进入塔体，形成旋转气流，颗粒物在离心力作用下被甩向塔壁，随后落入底部收集装置，净化后的气体从顶部排出。气旋塔主要依靠物理分离，适用于处理大颗粒物和高浓度粉尘。

  水喷淋塔：水喷淋塔通过水与废气的接触来净化气体。废气从底部进入，水从顶部喷淋而下，形成水膜或水滴，吸附或溶解气体中的污染物。水喷淋塔不仅能去除颗粒物，还能吸收部分气态污染物，适用于处理含尘和有害气体的废气。

  2. 结构设计

  气旋塔：结构相对简单，主要由进气口、塔体、排气管和集尘装置组成。塔体设计为圆柱形或圆锥形，便于形成旋转气流。气旋塔通常无需外部动力，运行成本较低。

  水喷淋塔：结构较为复杂，包括进气口、喷淋系统、填料层、除雾器和循环水系统。喷淋系统通过喷嘴将水均匀分布，填料层增加气液接触面积，除雾器去除气体中的水滴。水喷淋塔需要水泵和循环水系统，运行成本较高。

  3. 应用场景

  气旋塔：适用于处理高浓度粉尘和较大颗粒物，常用于矿山、水泥厂等工业场所。由于无法有效去除气态污染物，应用范围相对有限。

  水喷淋塔：适用于处理含尘和有害气体的废气，广泛应用于化工、制药、电镀等行业。水喷淋塔不仅能去除颗粒物，还能吸收部分气态污染物，应用范围更广。

  4. 优缺点

  气旋塔：优点是结构简单、运行成本低、维护方便;缺点是处理效率有限，无法去除气态污染物。

  水喷淋塔：优点是处理效率高，能同时去除颗粒物和气态污染物;缺点是结构复杂、运行成本高、维护要求高。

  总结

  气旋塔和水喷淋塔各有优劣，选择哪种设备取决于具体的废气成分和处理需求。气旋塔适合处理高浓度粉尘，而水喷淋塔适合处理含尘和有害气体的废气。
